   新型氣動管夾閥詳細介紹

---

新型氣動管夾閥主要結構形式：

新型氣動管夾閥由閥體、橡膠閥套、閥蓋等零件組成。



新型氣動管夾閥工作原理：

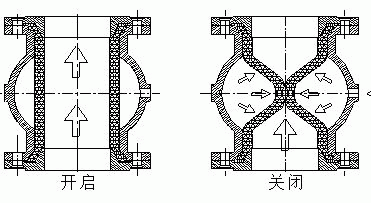

控制介質未輸入時，橡膠管套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態。因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體壓力而變化，當控制介質進入管套與閥體之間的空腔時，橡膠管套在介質壓力下變形截流。如下圖所示：


新型氣動管夾閥安裝及維護：

(1)、本閥門在管道上任意安裝，沒有介質流向限制。

(2)、本閥門維護成本低，只需根據實際使用更換橡膠管套。



新型氣動管夾閥產品特點：
管閥同徑：結構新穎簡單,橡膠套內徑與管道相同,局部阻力損失小。
無泄漏：無密封點，控制介質空間和閥門通道完全隔離，不存在內外泄漏。
含雜關閉:依靠橡膠套變形實現啟閉，即使流體含固體顆粒或纖維雜質也不會阻塞，均可完全迅速地將其包裹關閉。
適用面廣：結構簡單，僅三個部件，可代替體積大、結構復雜的閥門，尤其適用于有防爆要求的場合。
高效長壽：獨特的含增強簾布的橡膠管套，能夠經受高頻率的啟閉作業，耐酸、堿和化學介質，具有很長的使用壽命。
安裝簡單：閥門安裝無方向性，使用管道無需清洗，一旦將橡膠套損壞，更換簡單迅速。
控制方便：根據需要可實現就地或遠距離自動化操作控制。



新型氣動管夾閥產品用途：
本產品廣泛應用于:冶金、化工、水泥、陶瓷、玻璃、塑料、廢水處理、制約、食品飲料、釀酒等行業。
適用于包含纖維的液體、石油、礦漿、水泥、粉體、漿料、下水道污泥等流體,即使混有固態物質也可完全截斷。



新型氣動管夾閥結構與材料：
①閥體：鑄鋁/鑄鐵
②橡膠套：天然橡膠/增強簾布
③閥蓋：合金鋼



新型氣動管夾閥注意事項：
1、壓縮空氣的雜質和水份影響膠套的使用壽命，應在氣路中設置過濾器，以除去雜質和水份。
2、在配管時充分清除管道和接頭中的雜質、切屑粉末等。
3、維修保養膠套時，務必事先關閉供氣閥門，并將啟動回路中的壓縮空氣排盡后，方可進入維修作業。
4、避免氣閥膠套發生凍結，如在攝氏5°C以下使用時，應使用干燥器處理干燥空氣。

新型氣動管夾閥工作原理：
在控制介質未輸入時，膠套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態．因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體壓力而變化．當控制介質進入管套與閥體之間的空腔時，管套在介質壓力下變形截流．如下圖所示：



新型氣動管夾閥技術參數：

閥體：鑄鋁/鑄鐵	口徑規格：DN50-300
控制介質：壓縮氣體	工作壓力：最小閉合壓力0.15Mpa
最大控制壓力0.6Mpa	正常工作壓差0.2-0.3 Mpa
使用溫度：≤120℃	耐酸堿性：≤10%濃度

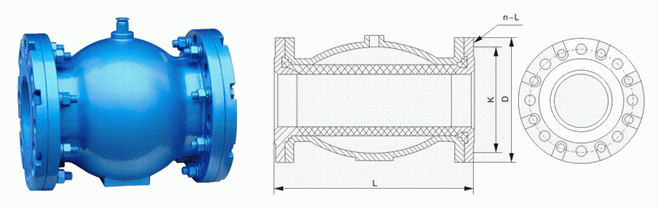

新型氣動管夾閥外形結構圖：


新型氣動管夾閥連接尺寸：

口徑	L	H	D	K	n-L
DN40	150	40	145	110	4-18
DN50	180	60	160	125	4-18
DN65	180	60	180	145	4-18
DN80	220	75	195	160	4-18
DN100	280	95	215	180	8-18
DN125	345	120	245	210	8-18
DN150	414	145	280	240	8-23
DN200	550	182	335	295	8-23
DN250	680	229	390	350	12-23
DN300	820	278	440	400	12-23
