   手動排泥閥詳細介紹

手動排泥閥工作原理：

手動排泥閥為滿足特殊工況要求結合國內外先進技術開發的一種新型排泥閥，主要用于自來水公司污水處理廠等各類水池外，用以排除池底泥沙或污物。本閥由主閥、齒輪箱、齒條手柄、擋位等組成。工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。手動快開排泥閥具有啟閉迅速，結構簡單，安裝方便、價格經濟實惠等特點。

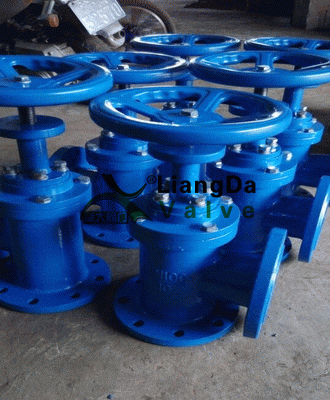

手動排泥閥產品實物圖1：


手動排泥閥零件材料：

零件名稱	閥體、齒輪	壓板、閥盤	閥桿	閥瓣
材料	灰鑄鐵HT200	球墨鑄鐵	不銹鋼2CR13	襯膠板NBR









手動排泥閥技術參數：

公稱壓力(MPa)	試驗壓力(MPa)		液壓缸 工作介質	適用溫度	適用介質
	殼體	密封
1.0	1.5	1.1	清水、氣	≤80℃	水、污水
1.6	2.4	1.76

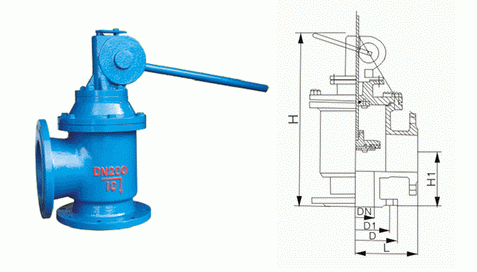

手動排泥閥外形結構圖：


手動排泥閥連接尺寸：

公稱通徑 (mm)	尺 寸			接管螺紋G
	H	L1	L2
80	480	135	125	1/2〞
100	500	145	125	1/2〞
150	620	175	145	1/2〞
200	735	225	185	1/2〞
250	805	260	205	1/2〞
300	940	280	245	3/4〞
350	1100	305	270	3/4〞
400	1200	340	310	1〞

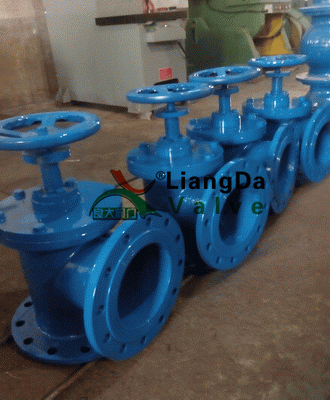

手動排泥閥產品實物圖2：
