塑料底閥
| 承插式塑料底閥 |
 |
產品名稱： | 承插式塑料底閥 | |||||
| 型號： | H62F-10S | ||||||
| 口徑： | DN15-150 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在瀏覽：【承插式塑料底閥】 | |||||||
承插式塑料底閥詳細介紹
H62F-10S承插式塑料底閥概述：
承插式塑料底閥，底閥英文為Foot Valve或Bottom Valve，實際上是止回閥的一種，起著防止水倒流的作用。塑料底閥閥體重量輕、耐腐蝕性強、容易安裝、材質衛生無毒、耐磨損、容易拆卸。適用介質：水、空氣、油類、腐蝕性化學液體等。例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶劑。

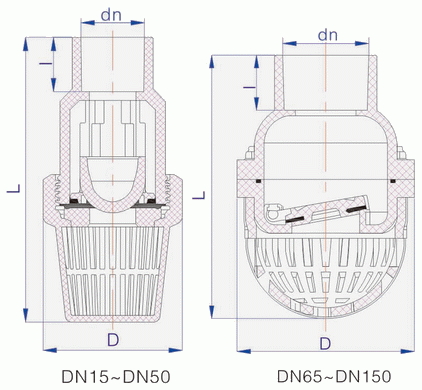

H62F-10S承插式塑料底閥外形結構圖：
H62F-10S承插式塑料底閥連接尺寸：
H62F-10S承插式塑料底閥連接尺寸：
公稱通徑 |
dn |
D |
L |
d |
I |
15 |
20 |
54 |
109 |
20 |
22.5 |
20 |
25 |
63 |
137.5 |
25 |
25.5 |
25 |
32 |
73.5 |
153 |
32 |
28.5 |
32 |
40 |
84.5 |
181.5 |
40 |
32 |
40 |
50 |
98 |
204 |
50 |
35 |
50 |
63 |
119 |
239 |
63 |
38 |
65 |
75 |
165 |
235.5 |
75 |
47 |
80 |
90 |
172 |
256 |
90 |
53 |
100 |
110 |
205 |
321.5 |
110 |
62 |
150 |
160 |
290 |
445 |
160 |
86.5 |
單位為毫米（mm） |
|||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【承插式塑料底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
