波紋管截止閥

德標波紋管截止閥

產品名稱：

德標波紋管截止閥

型號：

WJ41H

口徑：

DN15-400

壓力：

1.6-16.0MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【德標波紋管截止閥】

德標波紋管截止閥詳細介紹

德標波紋管截止閥產品概述：

德標波紋管截止閥是公司引進德國先進技術，采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。

德標波紋管截止閥結構特點：

1、產品結構合理、密封可靠。

2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長。

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能。

4、閥芯可根據需要做成切斷型和調節型。

5、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

德標波紋管截止閥設計制造：

制造標準Design standard: DIN EN 13709-2003

結構長度Face to face: DIN EN 1092-1：2002

法蘭標準Flange ends: DIN EN 588-1:1995

試驗標準Test ＆ lnspection: DIN EN12266 :2003

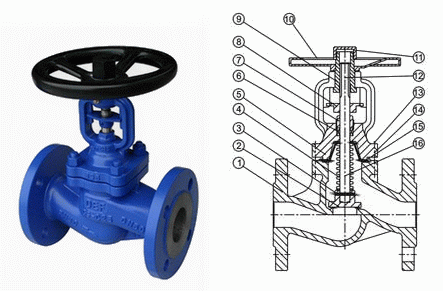

德標波紋管截止閥主要零部件材質：

序號	名稱	材質	序號	名稱	材質
1	閥體	GS-C25	10	填料	石墨
2	閥瓣	A105	11	填料壓蓋	A276 410
3	銷	304	12	定位片	SS410
4	焊接環	304	13	定位銷	A276 410
5	波紋管	304	14	加油嘴	銅合金
6	閥杠	2Cr13	15	閥桿螺母	QT400-15
7	墊片	304+柔性石墨	16	鎖螺母	1025
8	波紋管罩	304	17	手輪	QT400-18
9	螺栓	A193 B7	18	閥蓋	GS-C25

德標波紋管截止閥性能規范：

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

德標波紋管截止閥零件材料：
零件名稱

閥體

閥蓋

閥桿

閥瓣

密封面

填料

WCB

WCB

WCB

13Cr

2Cr13

2Cr13

柔性石墨

STL

PTFE

304

CF8

CF8

304

304

304

柔性石墨

STL

PTFE

316

CF8M

CF8M

316

316

316

柔性石墨

STL

PTFE

304L

CF3

CF3

316

304L

304L

柔性石墨

STL

PTFE

316L

CF3M

CF3M

316

316L

316L

柔性石墨

STL

PTFE

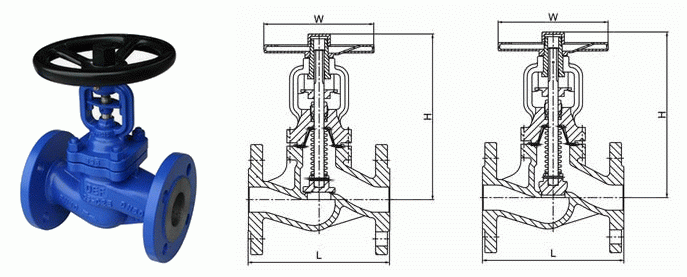

德標波紋管截止閥外形結構：

德標波紋管截止閥連接尺寸：
型號

WJ41-16

壓力等級

PN16

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

200

220

225

235

250

260

265

370

400

515

550

600

630

Do

130

130

130

130

150

150

180

180

200

200

400

450

450

500

重量(Kg)

4

4.5

5

7

9

12.5

18

23

41

54

90

160

260

410

型號

WJ41-25

壓力等級

PN25

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

200

220

225

235

250

260

265

370

400

515

550

600

630

Do

130

130

130

130

150

150

180

180

200

200

400

450

450

500

重量(Kg)

4

4.5

5

7

9.5

13

19

24

43

57

95

168

300

510

型號

WJ41-40

壓力等級

PN40

口徑

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

150

160

180

200

230

290

310

350

400

480

600

730

850

H

195

200

220

225

235

250

260

265

370

400

515

550

600

630

Do

130

130

130

130

150

150

180

180

200

200

400

450

450

500

重量(Kg)

4

4.5

5

8

10

13.5

20

25

45

60

98

171

340

580

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【德標波紋管截止閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
