當前位置：首頁 >> 陶瓷閥門
>> 陶瓷球閥 >> 陶瓷偏心半球閥 更新時間 2025-5-10 0:34:52
陶瓷球閥
| 陶瓷偏心半球閥 |
 |
產品名稱： | 陶瓷偏心半球閥 | |||||
| 型號： | PQ340TC | ||||||
| 口徑： | DN50-500 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【陶瓷偏心半球閥】 | |||||||
陶瓷偏心半球閥詳細介紹
陶瓷偏心半球閥產品概述：
PQ340TC陶瓷偏心半球閥采用半球式設計，閥門打開時半球體藏在閥體一側，使整個閥門的腔體通道暢通無死角，不藏料，無卡死點，開關靈活。產品采用彈簧預緊設計，切設有補償結構使用壽命長。陶瓷硬度特高及具有自潔和自潤滑的特性，能在密封付間開關之時相互清楚污垢及粘著物、也可以相互間在開關時修復密封面的精度，從而保持了閥門密封的可靠性。
陶瓷偏心半球閥結構特點：
陶瓷偏心半球閥密封付均采用高品質陶瓷材料制造，閥門密封球面采用先今最前沿的真空成圓及電腦測控技術，保證了密封付完全吻合，真正實現了硬密封。零泄漏。閥門整體設計吸收了球閥、圓頂閥、蝶閥的優點，在結合陶瓷材料的特性上是該閥門真正具有耐磨損、耐腐蝕、耐高溫、壽命長的優點，在排渣放料系統上是普通閥門壽命的4至6倍。
陶瓷偏心半球閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥蓋 |
WCB |
7 |
壓圈 |
WCB |
2 |
墊片 |
氟橡膠 |
8 |
螺栓 |
20# |
3 |
閥體 |
WCB |
9 |
密封墊片 |
氟橡膠 |
4 |
半球體 |
WCB |
10 |
支架 |
WCB |
5 |
閥座 |
結構陶瓷 |
11 |
驅動裝置 |
成品件 |
6 |
密封圈 |
結構陶瓷 |
12 |
|
|

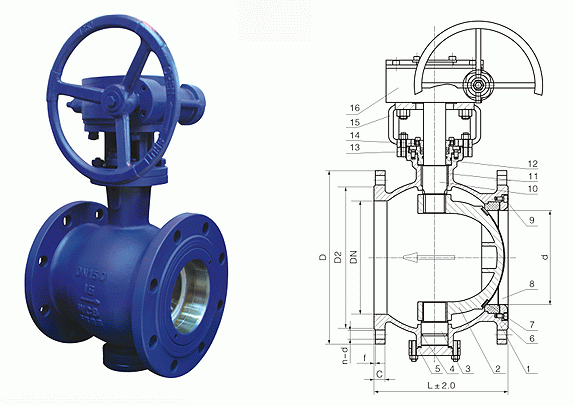

陶瓷偏心半球閥外形結構圖：
陶瓷偏心半球閥連接尺寸：
型號 |
PN(Mpa) |
DN (mm) |
H |
L |
D |
D1 |
D2 |
n-d |
C |
F |
PQ340TC |
1.6 |
50 |
230 |
124 |
165 |
125 |
100 |
4-Φ18 |
16 |
3 |
PQ340TC |
65 |
237 |
145 |
185 |
145 |
120 |
4-Φ18 |
18 |
3 |
|
PQ340TC |
80 |
260 |
165 |
200 |
160 |
135 |
8-Φ18 |
20 |
3 |
|
PQ340TC |
100 |
270 |
194 |
220 |
180 |
156 |
8-Φ18 |
20 |
3 |
|
PQ340TC |
125 |
320 |
210 |
250 |
210 |
185 |
8-Φ22 |
22 |
3 |
|
PQ340TC |
150 |
340 |
229 |
285 |
240 |
211 |
8-Φ22 |
26 |
3 |
|
PQ340TC |
200 |
390 |
243 |
340 |
295 |
265 |
8-Φ23 |
26 |
3 |
|
PQ340TC |
250 |
420 |
297 |
405 |
355 |
319 |
8-Φ26 |
30 |
3 |
|
PQ340TC |
300 |
510 |
338 |
460 |
410 |
375 |
8-Φ26 |
30 |
4 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【陶瓷偏心半球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
