當前位置：首頁 >> 保溫閥門 >> 保溫旋塞閥 >> 保溫提升式旋塞閥
更新時間 2025-5-10 0:37:57


保溫旋塞閥
    保溫提升式旋塞閥
    保溫提升式旋塞閥   產品名稱： 保溫提升式旋塞閥
    型號：BTX43H
    口徑：DN15-350
    壓力：150-1500LB
    材質：碳鋼、不銹鋼等

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【保溫提升式旋塞閥】

       保溫提升式旋塞閥詳細介紹

    保溫提升式旋塞閥產品概述：
    保溫提升式旋塞閥適用于公稱壓力CLASS150-1500LBS，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。閥門的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，于密封面脫離，再旋轉手柄90°，使塞子的通道和閥體的通道相通，達到開啟的目的。而閥閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，達到密封。

    保溫提升式旋塞閥結構特點：
    1、產品結構合理、密封可靠、性能優良、造型美觀。
    2、閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
    3、雙向流動，安裝使用更方便。
    4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

    保溫提升式旋塞閥技術規范：
    結構形式 BB-BG-OS&Y
    驅動方式 手輪、傘齒輪、手柄
    設計標準 API599、API6D
    結構長度 ASME B16.10
    連接法蘭 ASME B16.5
    試驗和檢驗 API598.API6D

    保溫提升式旋塞閥性能規范：
    公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質
    150 3.0 2.2 ≤550℃ 水、蒸汽、油品等
    300 7.5 5.5
    600 15.0 11.0
    900 22.5 16.5
    1500 37.5 27.5

    保溫提升式旋塞閥零件材料：
    序號 名稱 材質
    1 閥體 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    2 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    3 墊子 柔性石墨+不銹鋼
    4 閥蓋 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    5 螺栓 ASTM A193-B7，A320-B8 A193-B8M
    6 六角螺母 ASTM A194-2H，A194-8，A194-8M
    7 填料 柔性石墨
    8 填料壓蓋 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    9 手柄 ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
    10 閥桿螺母 銅合金
    11 手輪 ASTM A536 Gr.60-40-18 ASTM A216-WCB

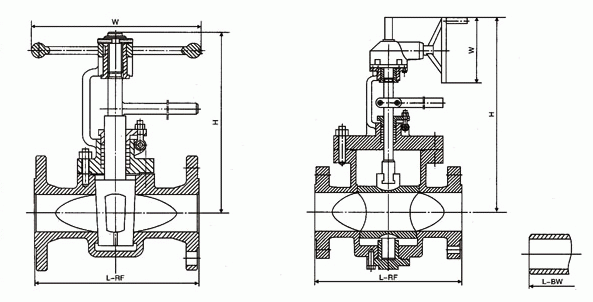

    保溫提升式旋塞閥外形結構圖：


    保溫提升式旋塞閥連接尺寸：
    型號 BTX43H-150LB
    壓力等級 150LB
    口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量 9 10 11 17 19 23 25 32 55 82 98 130 178 250 380
    注:四寸及以上為蝸輪操作4"
    型號 BTX43H-300LB
    壓力等級 300LB
    口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量 10 12 14 19 21 28 34 39 75 95 135 200 255 415 650

    型號 BTX43H-600LB
    壓力等級 600LB
    口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量 13 14 19 23 25 32 40 55 105 139 300 440 730 1150 1570

    型號 BTX43H-900LB
    壓力等級 900LB
    口徑Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
    H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量 16 17 26 30 33 39 50 70 137 181 397 590 860 1470 1880

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【保溫提升式旋塞閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
